甘草起苗机结构及工作原理

       作者：通辽东正    网址来源：www.tldzlj.com/

       随着我国中医药的不断发展，中药种植近年得到长驱发展，人工栽植甘草面积也在不断扩大，甘草种植采摘的机械化也不断的在发展。目前，我厂的甘草起苗机在甘草生产中得到充分的应用，其具有劳动强度小，生产率高，节省工时，极大的促进了我国甘草的扩大生产。

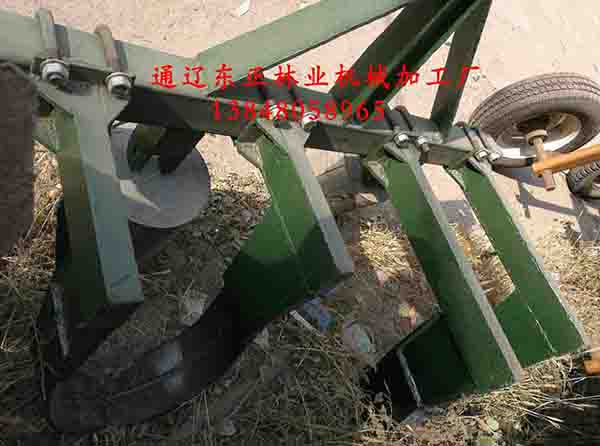

       甘草起苗机由机架、悬挂架、（限深轮架、限深轮）、U型刀架、侧刀片、主刀片等组成(图1)。机架包括大梁。在大梁上左右对称通过螺栓连接2个U型刀架。梯型刀架的两侧通过螺栓连接为侧刀片,梯型刀架的底部为主刀片。部分机具可在大梁基础上增加后梁，其中间的前部通过螺栓连接安装限深轮架、限深轮，限深轮架上开有一组调整孔，用于调整限深轮的高低。

      工作时，由拖拉机悬挂，起苗铲进入规定的土层深度后，在地轮的控制下，保持稳定。在起苗铲作用下，将甘草根茎割断，并使挖掘范围内土壤松动、破碎，土壤与甘草分离。该机作业是要切断深层的甘草根及两侧须根，所以在工作过程中需要2-4人跟机，将根部已铲断的甘草苗从地里面拔出放到一边。甘草起苗机的挖掘深度依据甘草种植的农艺要求确定，甘草在收获时长度要求达到40cm，所以机具的作业深度应与之相适应，但也有特殊情况对主刀进行加长或缩短。

       其主要工作部件为梯形刀架。根据甘草的植物特性及起苗机作业要求，为了减少工作阻力，在该机上设计了一种特殊的U形刀架。刀架上的侧刀片可将甘草须根切断，避免堵刀。刀架强度高，工作时刀片变形小。当垄条在侧刀面和主刀面上通过时，因土壤的摩擦作用在土层内产生速度梯度，使土壤受搓磨而破碎，梯形断面垄条周边土块较为细碎，便于取苗。部分地区需要加入小圆犁刀，其在土壤摩擦力的作用下转动，锋利的刃口割断交错的须根，避免立柱前方缠草、壅土割刀柱的立柱部分开刃口，在割刀柱的拐弯处还加焊了纵向辅助割刀，用于顺利切开土壤,减小阻力，割断下层须根，并保证割苗单体的直线性和纵向稳定性。

      其主要特点包括：

(1)该机可将人工种植的一年或两年生甘草切断，一次作业可完成切断、碎土工序，提高了甘草的移栽、收获效率。

(2)该机采用特殊的U形刀架，工作时，底部刀片可将甘草主根切断,两侧刀片可将甘草须根切断，既可减少工作阻力，又使起苗容易。

(3)该机幅宽、深度可进行订做，适用范围广。

(4)该机结构简单，操作方便，性能稳定，故障少，维修容易。
